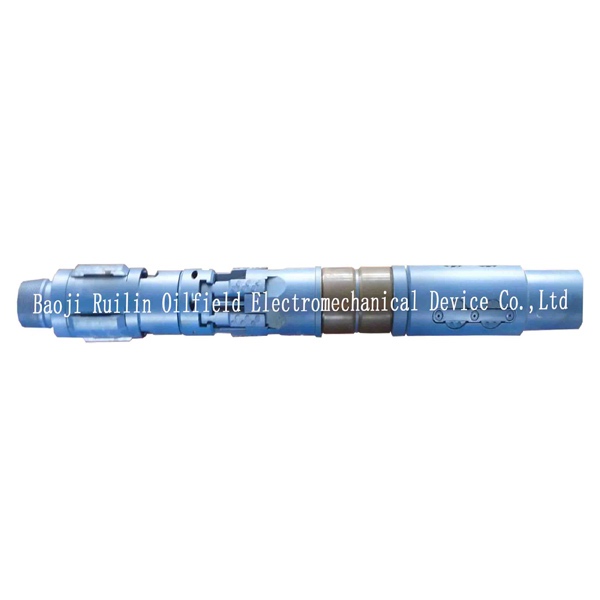

RTTS封隔器
一、產品簡介
由于傳統的壓裂封隔器耐壓低等原因，不能滿足油田深層系油層現場壓裂改造的實際要求，為此引進了美國哈里伯頓公司的RTTS封隔器。RTTS封隔器是一種大通徑、可封隔雙向壓力的懸掛式封隔器?？蓮V泛適用于試油、高壓酸化、擠注水泥和其他油層改造等作業。
二、主要技術參數
|
規格 |
外徑 |
內徑 |
摩擦塊 處外徑 |
總長 |
兩端連接螺紋 |
|
4 1/2″ |
93.5 |
42 |
110.7 |
1222 |
2 3/8″EUE?B×P |
|
5″ |
103 |
45 |
120.7 |
1226 |
3 3/32″-10UN?B×2 7/8″EUE?P |
|
5 1/2″ |
115.5 |
48 |
133.5 |
1232 |
3 1/2″-8UN?B×2 7/8″EUE?P |
|
6 5/8″ |
137.9 |
45 |
163.1 |
1289.5 |
3 1/2″-10UN?B×2 7/8″EUE?P |
|
7″ |
143.5 |
61 |
169.6 |
1380 |
4 5/32″-8UN?B×2 7/8″EUE?P |
|
7 5/8″ |
161.1 |
61 |
179.6 |
1378 |
4 5/32″-8UN?B×2 7/8″EUE?P |
|
8 5/8″ |
187.2 |
76.2 |
220 |
2088 |
4 1/2 ″IF?B×P |
|
9 5/8″ |
209.5 |
101 |
242 |
2088 |
4 1/2 ″IF?B×P |
|
10 3/4″ |
238.8 |
95 |
264 |
2088 |
4 1/2 ″IF?B×P |
|
13 3/8″ |
303.3 |
95.3 |
328.5 |
2573 |
4 1/2 ″IF?B×P |
